Produktdetails:
|
| Material: | Gummi, PTFE | Farbe: | Blau |
|---|---|---|---|
| Appliion: | Hydraulischer Unterbrecher | Standard- oder nichtstandardisiert: | Standard |
| Art: | Hydraulische Unterbrecherdichtungsausrüstung | Art: | Hydraulisch |

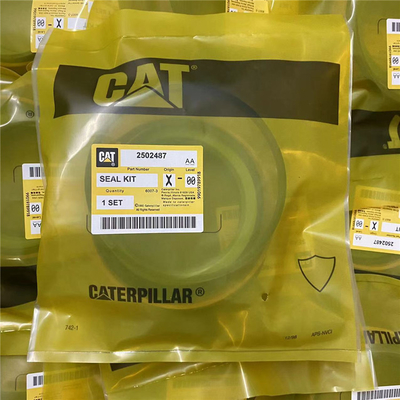

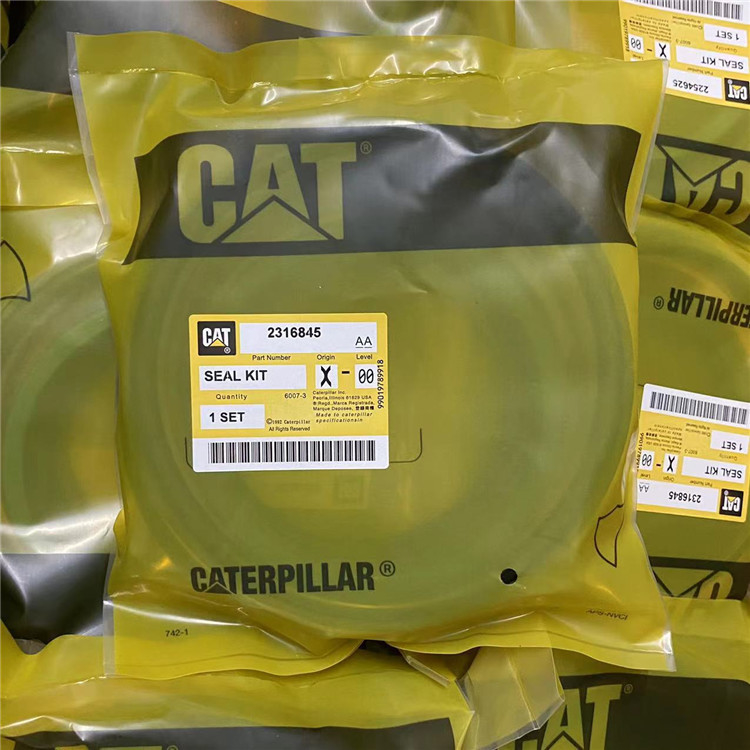

2316845 2502487 2430478 2426840 2159990 LODER-AUSRÜSTUNGS-ARM-BOOM-EIMER-DICHTUNG
Für Arm-Rollsiegel-Ausrüstung 2590768 des Bagger-330D 2316845 2316844
Nc-Teilnummer: 2590768 || Appliions: Für Arm-Zylinder des Bagger-330D
Sekundärmarktersatz hydraulische Dichtungs-Ausrüstung - Stock-Zylinder 336D 330DL 330D 330CLN 325CLN 330CL 325CL 330DN 336DLN 336DL 325DL 330C 325DLN 325C 2426840
Generische kompatible mit Bau u. || Merken Sie bitte, dass einige Auflistungen Archivbilder als Hinweis für Kunden merken verwenden, dass alle Soemteilnummern und -logos für nur identifiion Zwecke verwendet werden sollen || landwirtschaftlich und Bau-Maschinerie-Reserve-und-Ersatzteile
Abbau-Verfahren
Illustration 1 g02798190
Trennen Sie Kabelbäume (1) und (2).
Illustration 2 g02798192
Trennen Sie Rohrleitungen (3).
Entfernen Sie Bolzen (5) und entfernen Sie Kraftstoff-Ringleitung (4).
Illustration 3 g03356369
Entfernen Sie Adapterversammlungen (6). Entfernen Sie Sensoren (7) und die O-Ring Dichtungen.
Entfernen Sie Magnetventile (8).
Entfernen Sie Kappe (10) und entfernen Sie Verbindungsstückversammlung (9).
Illustration 4 g02798209
Entfernen Sie Nuss (15), Waschmaschine (14) und Solenoid (13).
Entfernen Sie Patronenversammlung (12) und entfernen Sie O-Ring Dichtungen (11). Installationsverfahren
Installieren Sie Kraftstoff-Ringleitung (4) in die umgekehrte Reihenfolge des Abbaus.
Ziehen Sie Nuss (15) zu einem Drehmoment von 20 2,5 N m fest (177 22 Pfund herein).
Ziehen Sie Magnetventil (8) zu einem Drehmoment von 50 5 N m fest (37 4 lbs ft).
Ziehen Sie Verbindungsstückversammlung (9) zu einem Drehmoment von 30 3 N m fest (22 2 lbs ft).
Ziehen Sie Kappe (10) zu einem Drehmoment von 7,0 2,5 N m fest (62 22 Pfund herein).
Ziehen Sie Sensoren (7) zu einem Drehmoment von 30 3 N m fest (22 2 lbs ft).
Ziehen Sie Adapterversammlungen (6) zu einem Drehmoment von 17 1,5 N m fest (150 13 Pfund herein).
