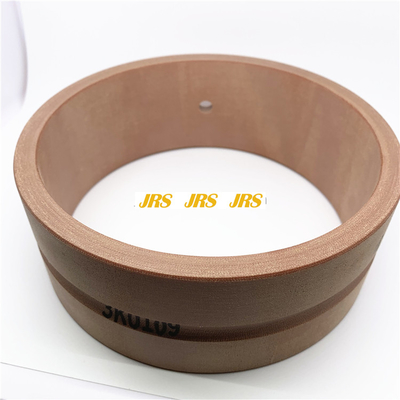

3K0109 1K8061 1K8041 1K80516K9151 6K9150 VERSCHLEIßRING WR 8R1016 3K0109 2K0713 8J8375 WR FÜR Lader

3K0109 1K8061 1K8041 Hydraulik-Zahnradpumpen-Dichtungssatz 8R1016 3K0109 2K0713

3K0109 1K8061 1K8041 1K80516K9151 6K9150 VERSCHLEIßRING WR 8R1016 3K0109 2K0713 8J8375 WR FÜR Lader

3K0109 BUCHSENteile 814, 815, 815B, 816, 816B, 950, 950B, 950B/950E, 950F, 950F II, 950G, 950G II, 960F, 962G, 962G II, 966C, 966D, 966F , 966G, 966R, IT62G BUCHSE

Entfernen Sie die Kolbenkühlrohre
Starten Sie durch: a) Motorölkühler entfernenb) Frischwasserpumpe entfernenc) Anlasser entfernend) Motorölpumpe entfernen) Ölüberdruckventil entfernen1.Befestigen Sie eine Hebevorrichtung und entfernen Sie die Vorschmierölpumpe und den Motor als Einheit (falls vorhanden).Das Gewicht beträgt 47,3 kg.2.Entfernen Sie den Kabelbaum und die Platte für die Vorschmierölpumpe und den Motor.3. Entfernen Sie die Schrauben (1), mit denen die Inspektionsdeckel am Zylinderblock befestigt sind.Entfernen Sie die Inspektionsabdeckungen (2) von jeder Seite des Blocks.4. Entfernen Sie die Schraube (3) und befestigen Sie das Halterohr an der Unterseite der Heberhalterung.Entfernen Sie die Kolbenkühlrohre (4). Installieren Sie die Kolbenkühlrohre
1. Überprüfen Sie die Ausrichtung der Kolbenkühlrohre mit dem Werkzeug (A).Informationen zum korrekten Ausrichtungsverfahren finden Sie unter VERWENDUNG DER WERKZEUGGRUPPE 5P8709 ZUR AUSRICHTUNG VON KOLBENKÜHLDÜSEN, Form Nr. SMHS7267.2. Installieren Sie die Kolbenkühlrohre (1) an der Heberhalterung.Installieren Sie die Schlösser und Riegel.3.Bringen Sie die Inspektionsdeckel am Motor an.4.Kabelbaum und Platte für Vorschmierölpumpe und -motor installieren.Befestigen Sie eine Hebevorrichtung und installieren Sie die Vorschmierölpumpe und den Motor als Einheit (sofern vorhanden). Abschließend müssen Sie: a) die Motorölpumpe einbauen, b) die Frischwasserpumpe einbauen, c) den Motorölkühler einbauen, d) das Ölüberdruckventil einbauen und die Anlasser einbauen
