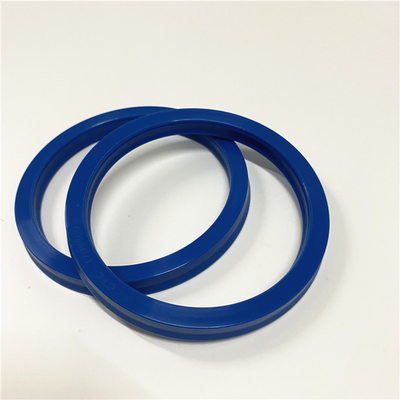

1709859 1915683 STANGEN-DICHTUNGS-CTC 3E4189 3E4198 3E4190 1P4879 5J8275 8Q5877 8Q6011 9X7412 3E4220 3E4221 3E4229 3E4230 1709858

Kompatible Ausrüstungsmodelle: 5J8275:

SATTELSCHLEPPER D250D D40D
BAGGERLADER 426B 426C 436 436B 436C 438B 438C 446 446B
PLANIERRAUPE 8S
BAGGER 215 215B
INTEGRIERTES TOOLCARRIER IT38F IT38G
KOMPAKTOR 836G
BAHN-LADER 963 963B 963C 977K 977L
TRACK-TYPE TRAKTOR D10N D7H D7R D8N
LKW 789 793 793C 793D
RAD-LADER 936 936F 938F 938G 938G II 980C 980F 980F II 980G 980G II 988 G936

RAD-SCHABER 615 615C 621B 621E 627B 631B 631D 631E 633 633D 637D 637E
RADSCHLEPPER 621E 627E 637D 641B

Abbau-Verfahren
Tabelle 1
Erforderliche Werkzeuge
Werkzeug-Teilnummern-Teil-Beschreibungs-Menge
Ein Drehenwerkzeug 1 der Kurbelwellen-9U-6198
B 230-6283 Regelungspin (Kurbelwelle) 1
C 231-8849 Regelungspin (Stabilisator) 1
D 1P-2320 Anfang der Kombinations-Abziehvorrichtungs-1 vorbei:
Entfernen Sie die Motorölwanne. Beziehen Sie sich Zerlegung und auf Versammlung, „das pan- Motoröl entfernen und installieren“.
Entfernen Sie die vordere Abdeckung. Beziehen Sie sich Zerlegung und auf Versammlung, „Front Cover - entfernen Sie und installieren Sie“. Anmerkung: Um den Stabilisator zu entfernen, muss die Maschine von der Maschine entfernt werden. Die Maschine sollte in einen passenden Stand angebracht werden und in die umgekehrte Position gelegt werden.
Halten Sie alle Teile sauber von den Schadstoffen. Schadstoffe verursachen möglicherweise schnelle Abnutzung und verkürztes Teilleben.
Sorgfalt muss angewendet werden, um zu garantieren, dass Flüssigkeiten während der Leistung der Inspektion, der Wartung, der Prüfung, der Justage und der Reparatur des Produktes enthalten werden. Seien vorbereitet Sie, die Flüssigkeit mit passenden Behältern vor dem Öffnen irgendeines Faches oder der Zerlegung irgendeiner Komponente zu sammeln, die Flüssigkeiten enthält. Entledigen Sie sich alle Flüssigkeiten entsprechend lokalen Regelungen und Mandaten.
Verwenden Sie Bearbeitungs(a), um die Kurbelwelle zu drehen, damit Nummer Eins-Kolben in der obersten Mittelposition ist.
Illustration 1 g01259627
Typisches Beispiel
Installieren Sie Bearbeitungs(b) durch Loch (X) in der vorderen Wohnung. Verwenden Sie Bearbeitungs(b), um die Kurbelwelle in der richtigen Position zuzuschließen.
Illustration 2 g01259635
Typisches Beispiel
Entfernen Sie wegläuft (3) und Ansaugstutzen (2).
Entfernen Sie das Gelenk vom Ansaugstutzen.
Illustration 3 g01252310
Typisches Beispiel
Installieren Sie Bearbeitungs(c) in Stabilisator (1). Garantieren Sie, dass Bearbeitungs(c) in das Loch in Antriebsachse (5) engagiert wird.
Befestigen Sie ein passendes Lastaufnahmemittel zu Stabilisator (1). Stützen Sie das Gewicht des Stabilisators. Der Stabilisator wiegt ungefähr 23 Kilogramm (51 lbs).
Entfernen Sie Bolzen (4). Benutzen Sie das Lastaufnahmemittel, um den Stabilisator zu entfernen.
Illustration 4 g01259636
Entfernen Sie nicht Dübel (6) und (7), es sei denn, dass die Dübel beschädigt werden. Anmerkung: Die Stabilisatoreinheit ist kein nützliches Einzelteil. Die Motorölpumpe und das MotorölSicherheitsventil sind die einzigen nützlichen Teile des Stabilisators. Zerlegungs-Verfahren
Entfernen Sie das Motoröl-Sicherheitsventil. Beziehen Sie sich Zerlegung und auf Versammlung, „Motoröl-Sicherheitsventil - entfernen Sie und installieren Sie“.
Illustration 5 g01344542
Entfernen Sie Bolzen (8) und Nabe (9). Entfernen Sie Zwischenzahnrad (10) und Druckscheibe (11).
Illustration 6 g01259631
Entfernen Sie Nuss (12). Verwenden Sie Bearbeitungs(d), um Gang (13) von der Welle der Ölpumpe zu entfernen. Anmerkung: Benutzen Sie keinen Regelungsstift, um den Stabilisator zuzuschließen, um Nuss (12) zu lösen.
Entfernen Sie wegläuft (14) und entfernt vordere Abdeckung (15).
Entfernen Sie äußeren Rotor (17) und entfernen Sie Innenrotor (16). Anmerkung: Markieren Sie den Drehsinn der Rotoren.
